Bir dönüştürücü, elektrik enerjisini ve akustik enerjiyi birbirine dönüştüren bir cihazı ifade eder. Elektrik enerjisini akustik enerjiye dönüştüren dönüştürücüye iletici dönüştürücü denir; Akustik enerjiyi elektrik enerjisine dönüştüren dönüştürücü, alıcı bir dönüştürücüdür. Dönüştürücünün ana performans göstergeleri çalışma frekansı, frekans bant genişliği, elektro-akustik frekans, rezonans frekansındaki empedans, yönlendirme (iletim ışını genişliği) ve duyarlılıktır. Kullanılan fiziksel özelliklere ve malzemelere göre, dönüştürücüler iki kategoriye ayrılabilir: manyetostriktif dönüştürücüler ve elektrostriktif dönüştürücüler. Birincisi, genellikle nikel veya nikel demir alaşımlarından yapılmış ferromanyetik malzemelerin manyetostriktif etkisini kullanır; İkincisi elektrostriktif ve piezoelektrik etkileri kullanır ve genellikle baryum titanat seramikleri ve öğütülmüş kurşun titanat seramikleri gibi dielektrik malzemelerden yapılır.
Bir ultrasonik dönüştürücü veya ultrasonik sensör akustik bir sensördür. Ultrasonik dönüştürücüler, ultrasonik frekanslarda rezonansa giren piezoelektrik seramikler kullanır. Malzemenin piezoelektrik etkisi elektrik sinyallerini mekanik titreşime dönüştürür. Ultrasonik dönüştürücü türleri: piezoelektrik transdüserler, sandviç dönüştürücüler, silindirik dönüştürücüler, ters boynuz dönüştürücüler, vb. AC voltajı aynı frekansta salınmasına ve ultrasonik dalgalar üretmelerine neden olur.
Dönüştürücü bir gövde, eşleşen bir katman, piezoelektrik seramik disk dönüştürücü, bir destek, bir kurşun kablo ve bir zil dizisi alıcısından oluşur. Piezoelektrik seramik disk dönüştürücü, kalınlık yönünde polarize edilmiş PZT-5 piezoelektrik malzemeden yapılmıştır. Zil dizisi alıcısı 8 ila 16 zil dönüştürücü, iki metal halkadan ve kauçuk contalardan oluşur.
Ultrasonik dönüştürücüler yaygın olarak kullanılmaktadır. Bunlar, uygulandıkları endüstrilere göre endüstriler, tarım ve ulaşım, yaşam, tıbbi ve askeri olarak ayrılırlar. Gerçekleştirilen fonksiyonlara göre, ultrasonik işleme, ultrasonik temizleme, ultrasonik tespit, tespit, izleme, telemetri, uzaktan kumanda vb.; Çalışma ortamına göre, sıvı, gaz, canlı organizmalar vb. Doğasına göre, güç ultrason, tespit ultrason, ultrason görüntüleme, vb.
Piezoelektrik seramik dönüştürücüler, voltaj çıkışını elde etmek için polarize piezoelektrik gövdenin piezoelektrik etkisini kullanır. Giriş kısmı, ters piezoelektrik etki boyunca titreşmesine neden olan bir sinüzoidal voltaj sinyali tarafından yönlendirilir. Titreşim dalgası, giriş ve çıkış portları aracılığıyla mekanik olarak çıkış portuna birleştirilir ve çıkış kısmı, piezoelektrik gövdenin iki dönüşümünü elektriksel enerji -mikanik enerji -elektrik enerji enerjisinden gerçekleştirmek için pozitif piezoelektrik etki yoluyla elektrik yükleri üretir. Ve piezoelektrik dönüştürücünün rezonans frekansında en yüksek çıkış voltajını elde edin.
Elektromanyetik transformatörlerle karşılaştırıldığında, piezoelektrik seramik transformatörler küçük boyut, hafif, yüksek güç yoğunluğu ve yüksek verimlilik, bozulmaya karşı direnç, yüksek sıcaklık direnci, yanma korkusu, elektromanyetik girişim ve elektromanyetik gürültü avantajlarına sahiptir. Buna ek olarak, piezoelektrik seramik transformatör basit bir yapıya sahiptir, üretimi kolaydır ve kütle üretimi kolaydır, bu da onu bazı alanlarda elektromanyetik transformatörler için ideal bir yedek bileşen haline getirir. Piezoelektrik seramik transformatörler esas olarak dönüştürücüler, dizüstü bilgisayarlar, neon lamba sürücüleri vb.
Ultrasonik motor statörü dönüştürücü olarak kullanır. Piezoelektrik kristalin ters piezoelektrik etkisi, motor statorunu ultrasonik frekans titreşimine yerleştirmek için kullanılır. Daha sonra stator ve rotor arasındaki sürtünme, rotorun dönmesi için enerji iletir. Ultrasonik motor küçük bir hacim, büyük tork, yüksek çözünürlüklü, basit yapıya, doğrudan tahrik, fren mekanizması yok, yatak mekanizması yok, bu avantajlar cihazın minyatürleştirilmesi için faydalıdır. Ultrasonik motorlar optik aletler, lazerler, yarı iletken mikroelektronik süreçler, hassas makineler ve enstrümanlar, robotik, ilaç ve biyolojik mühendisliğinde yaygın olarak kullanılmaktadır.
Ultrasonik temizleme dönüştürücü prensibi, ultrasonik dalgalar temizleme çözeltisinde yayıldığında kavitasyon, radyasyon basıncı ve ses akışı gibi fiziksel efektler kullanmak, temizlik sıvısı ve kir arasındaki kimyasal reaksiyonu teşvik etmek, en son temizleme nesneleri amacını elde etmektir. Ultrasonik temizleme makinesi tarafından kullanılan frekans, temizleme nesnesinin boyutuna ve amacına göre 10 ila 500 kHz arasında seçilebilir, genellikle 20 ila 50 kHz. Ultrasonik dönüştürücünün frekansının artmasıyla birlikte, Langzhiwan osilatörü, boyuna osilatör, kalınlık osilatörü vb. Kullanılabilir. Minyatürleştirme açısından, bir gofret vibratörünün radyal titreşimi ve bükülme titreşimi vardır. Ultrasonik temizlik, ev ekipmanları, elektronik, otomotiv, kauçuk, baskı, uçak, yiyecek, hastane ve tıbbi araştırma endüstrilerinde giderek daha fazla kullanılmaktadır.

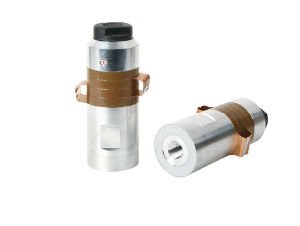

İki tip vardır ultrasonik kaynak dönüştürücü : ultrasonik metal kaynak dönüştürücüler ve ultrasonik plastik kaynak dönüştürücüler. Bunlar arasında ultrasonik plastik kaynak teknolojisi yaygın olarak kullanılmaktadır. Ultrasonik kaynak, dönüştürücü tarafından üretilen ultrasonik titreşimi kullanır ve ultrasonik titreşim enerjisini üst kaynak parçasından kaynak alanına iletir. Kaynak bölgesinin büyük akustik direnci nedeniyle (yani iki kaynakın birleşmesi), plastik veya metali eritmek için yerel yüksek sıcaklıklar üretilecek ve kaynak çalışması temas basıncının etkisi altında tamamlanacak. Ultrasonik kaynak, diğer kaynak yöntemleriyle kaynaklanamayan parçaları kolayca kaynak yapabilir. Buna ek olarak, plastik ürünler için pahalı kalıp maliyetlerinden tasarruf sağlar, işlem süresini kısaltır, üretim verimliliğini artırır ve ekonomik, hızlı ve güvenilirdir.
Ultrasonik işleme aracıyla ince aşındırıcıyı belirli bir statik basınç altında iş parçasına ekleyerek, araçla aynı şekil işlenebilir. İşleme sırasında, dönüştürücünün 15 ila 40 kHz frekansında 15 ila 40 mikron genlik üretmesi gerekir. Ultrasonik araçlar, önemli etki kuvvetinin sürekli bir etkisine maruz kalan iş parçasının yüzeyinde aşındırıcı hale getirir, ultrasonik radyasyon bölgesinin yok edilmesi, malzemenin kırılması ve malzemenin çıkarılması amacına ulaşır. Ultrasonik işleme esas olarak mücevherler, yeşim, mermer, akik ve çimentolu karbür gibi kırılgan ve sert malzemelerin işlenmesinin yanı sıra şekilli deliklerin ve ince derin deliklerin işlenmesine uygulanır. Ek olarak, sıradan kesme araçlarına ultrasonik dönüştürücü titreşimi eklemek de doğruluğu ve verimliliği artırabilir.
Ultrasonik kilo kaybı, insan epidermisi altındaki fazla yağ hücrelerini parçalamak ve emülsifiye etmek için ultrasonik transdüserlerin kavitasyon etkisini ve mikromekanik titreşimini kullanmak ve daha sonra kilo kaybı ve şekillendirme amacına ulaşmak için bunları sallamaktır. Bu, 1990'larda uluslararası alanda geliştirilen yeni bir teknoloji. Ultrasonik bozulma teknolojisi yurtiçinde ve yurtdışında hızlı bir gelişme sağladı.
Ultrasonik dönüştürücü, kan damarının basıncını almak için kullanılır. Balon basınçlandırıldığında ve kan damarına karşı sıkıca basıldığında, ultrasonik dönüştürücü kan damarının basıncını hissedemez, çünkü uygulanan basınç vazodilasyon basıncından daha yüksektir. Kan damarının basıncı belirli bir değere düştüğünde, ikisinin basıncı bir dengeye ulaşır. Şu anda, ultrasonik dönüştürücü kan damarının basıncını hissedebilir. Bu basınç kalbin sistolik basıncıdır. Gösterge sinyali, kan basıncı değerini vermek için amplifikatörden gönderilir. Stetoskopun elektronik sfigmomanometre üzerindeki ortadan kaldırılması, sağlık personelinin emek yoğunluğunu azaltabilir.
Toksik, radyoaktif ve diğer sert ortamlarda, insanlar onlara yakın çalışamaz ve uzaktan kontrol edilmesi gerekir; Televizyonlar, elektrikli hayranlar ve diğer elektrik anahtarları uzaktan kumanda gerektirir. Bunlar ultrasonik dönüştürücülerle donatılabilir. Ultrasonik dalgaları uzaktan ileterek, kontrollü sistem üzerine monte edilen alıcı dönüştürücü sinyal alır, ultrasonik sinyalleri elektrik sinyallerine dönüştürür ve anahtar hareketini yapar.
Modern ulaşımda, araçların işleyişini kavramak için araçların trafiğini ve sayımını otomatik olarak izlemek gerekir. Örneğin, bir trafik denetim istasyonu, hem iletim hem de alım için kullanılabilecek bir ultrasonik dönüştürücü ve yardımcı ekipmanı ile donatılmıştır. Araç geçtiğinde, akustik bir nabız dönüşü olacaktır. Günlük araç sayısı sayılarak ve biriktirilerek elde edilebilir. Bir arka uç çarpışmasını önlemek için arabanın arkasına çift kullanımlı bir dönüştürücü takın. Yolda alıcı bir piezoelektrik ultrasonik dönüştürücünün takılması da gürültü rakamını izleyebilir.
Ultrasonik dönüştürücülerin yaygın kullanımı, insanların yaşamlarını gittikçe daha rahat hale getirir ve yaşam kalitesi yükseliyor. Weifang Jude, ultrasonik dönüştürücüler sağlama, ultrasonik temizleme dönüştürücüler, ultrasonik kaynak dönüştürücüler ve ultrasonik dönüştürücüler sağlama konusunda uzmanlaşmış bir ultrasonik dönüştürücüler üreticisi ve tedarikçisidir .
