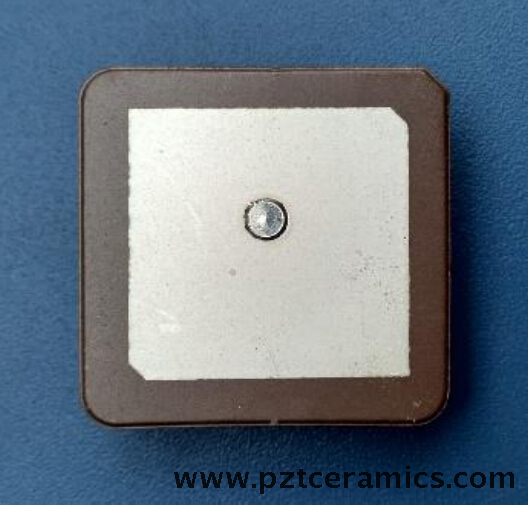

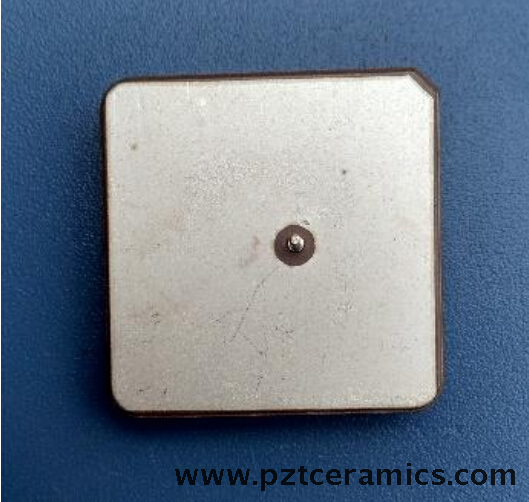

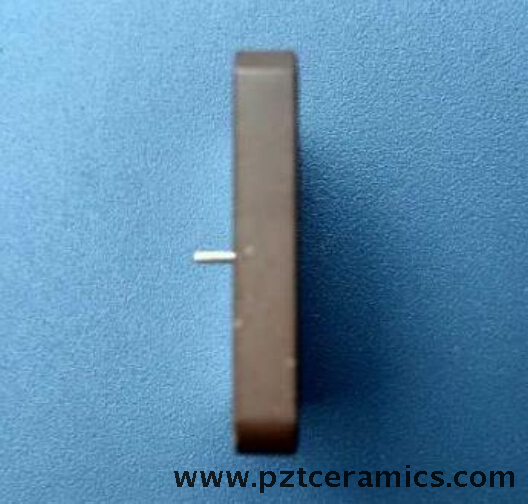

Gps seramik anten özellikleri
GPS pasif seramik anten, küçük boyutlu avantajlara sahiptirve düşük güç tüketimi, GPSL 1 frekans sinyalini kabul edebilir ve otomotiv navigasyon sisteminde ve taşınabilir elektronik cihazlarda kullanabilir.
GPS, uydu konumlandırma veya terminalin navigasyonunu almak için uydu sinyalinden geçer ve sinyali almak için anteni kullanmanız gerekir. GPS uydu sinyalleri, sırasıyla 1575.40MHz ve 1228MHz frekansı olan L1 ve L2'ye bölünmüştür; burada sivil sinyalin yükseltilmesi için L1, sinyal dairesel polarizasyondur, -166dB veya daha fazla sinyal gücü nispeten zayıf sinyaldir. Bu özellikler, GPS sinyallerinin alınması için özel bir antenin hazırlanmasını belirler.
1.Ürün tanımlama
Jude Electronic | Seramik Anten | Merkez Frekansı | yapı | Boyut | Kalınlık |
JD | DA | 1575 | S | 25 | T4 |
2. Anten Performansı
Parametreler | birim | Teknik özellikler | ||||
Anten modeli | / | JDFF1575S25T4 | JDFF1575S20T4 | JDFF1575S15T4 | ||
boyut | aa | 25 x 25 x 4 | 20 x 20 x 4 | 15 x 15 x 4 | ||
Kalınlık | aa | 9 | ||||
Merkez Frekansı | MHz | 1575.42±2 | ||||
VSWE | / | ≤1.5 | ||||
-10dB Bant Genişliği | MHz | Solüsyon 10 | Ve karıştırılan süspansiyona 8 | Ve bir 5 | ||
Empedans | om | 50 | ||||
Zenith'te Kazanç | dBic | 5dBic 50 × 50mm zemin düzlemine dayanır | ||||
Eksenel oranı | / | ≤3 | ||||
Polarizasyon | / | sağ eliptik olarak polarize dalga (R.H.C.P) | ||||
3.Materials
Numara | parçalar | Özellikler |
1 | Anten | Mikrodalga Seramikleri |
2 | Emisyon Elemanı | Gümüş Elektrot |
3 | Toplu iğne | Bakır PIN |
4. ölçüm durumu
Numara | Parametreler | Teknik özellikler |
1 | Çalışma sıcaklığı | -20 ℃ ~ 80 ℃ |
2 | Depolama sıcaklığı | -25 ℃ ~ 85 ℃ |
3 | Şok Testi | Sinüs taraması 1g (0-p) |
Her eksen için 10 ~ 50 ~ 10Hz | ||
4 | DC gerilimi | DC = 3.3 ± 0.3V |
5. anten radyasyon desen
6. anten boyutu
Türleri | L (mm) | W (mm) | H (mm) | D (mm) | R (mm) |
JDFF1575S25Y4 | 25.0 ± 0.2 | 25.0 ± 0.2 | 4.0 ± 0.1 | 1.8 | 3.0 |
JDFF1575S20Y4 | 20.0 ± 0.2 | 20.0 ± 0.2 | 4.0 ± 0.1 | 1.1 | 1.5 |
JDFF1575S15Y4 | 15.0 ± 0.2 | 15.0 ± 0.2 | 4.0 ± 0.1 | 0.6 | 1.5 |
Weifang Jude Electronic Co, Ltd bir üreticisidirpiezoelektrik seramik parçalar, biz bu sektörde 20 yıldır meşgul, kendi fabrika var, deneyimli teknik kadrosu, biz ISO 9001 Sertifikası elde eder.
Yerli birinci sınıf üniversitelerle işbirliği yapıyoruz, profesyonel bir piezoelektrik seramik Ar-Ge odası oluşturuyoruz, tüm bu desteklerle en iyi ürün kalitesini ve en iyi hizmeti sağlayabiliyoruz.
Araştırma ve Geliştirme Enstitüsü:www.xjtcyjy.com
sertifikasyon:
Fabrika:
Nakliye:
En çok ürünlerimiz DHL, UPS, TNT, EMS gibi ekspres bir şirket aracılığıyla hava yoluyla müşteriye teslim edilir.
Ulaşım süresi: Bir hafta bizden gönderdikten sonra müşteri ofisine varış yapabilir.
Yeterince köpük iç ambalaj ve deri ambalaj var.
