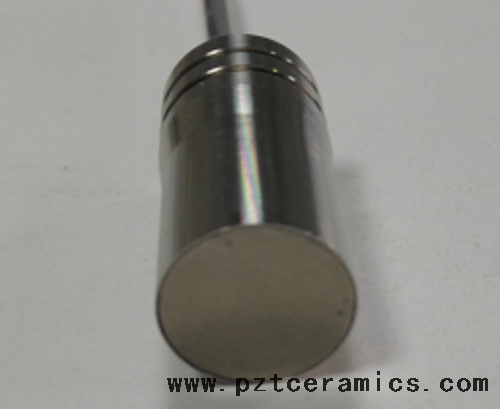

Gaz ölçer için ultrasonik gaz sensörü

İsim

200kHz ultrasonik sensör

Tip

DYA-200-01G1X

Sıklık

200kHz ±% 5

Önerilen Aralık

0.10～ 1.5m

Minimum empedans

960Ω ± % 20

Kapasitans

380pf ± % 20 @1khz

Duyarlılık

Yük Sürüş Voltajı ： 800VPP,

mesafe 0.3m,

Yankı genliği 35mv

Çalışma voltajı

Tepe voltajı ＜ 1000vpp

Çalışma sıcaklığı

-40～ +80 ℃

Basınç

≤3kg veya 0.3MPa

Açılış

(ışın genişliği) Yarım güç açısı@-3db: 6 ° ± 2,

Keskinlik açısı: 16 ° ± 4

Kabuk malzemesi

Titanyum alaşımı

Başvuru

Ultrasonik gaz akış ölçer

Kurulum boyutu

Konu ∶ M18*1.5

Uluslararası Koruma

IP68

Ağırlık

9 G ± % 5 （ Çizgi Uzun ∶ 25cm ）

Tel talimatları

Entegre Interfa Ce∶r ED ∶ dönüştürücü ＋ ,  Beyaz ∶ dönüştürücü － ,  Siyah ∶ Kalıcı Tel ,  （ Sıcaklık sensörü olmadan varsayılan ）

Giriş eğrisi grafiği

Ürün yapısı çizimi
