Bir piezo seramik plakası, piezoelektrik etkiye dayanarak mekanik enerjiyi elektrik enerjisine dönüştüren veya tam tersi bir tür dönüştürücü türüdür. İşte tanımına, yapısına ve çalışma prensibine genel bir bakış:
Tanım:

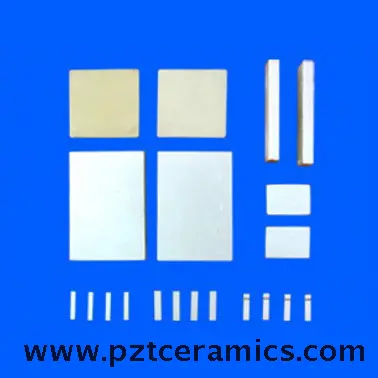

Bir piezo seramik plaka, piezoelektrik seramik malzemeden yapılmış ince, düz bir bileşendir. Mekanik strese veya deformasyona maruz kaldığında bir elektrik yükü üretmek ve tersine, bir elektrik alanı uygulandığında deforme olmak üzere tasarlanmıştır.
Yapı:
Bir piezo seramik plakasının temel yapısı tipik olarak aşağıdaki bileşenlerden oluşur:
Piezoelektrik malzeme: Bu plakanın kalbidir ve genellikle kurşun zirkonat titanat (PZT) gibi bir seramik malzemedir. Bu malzeme piezoelektrik etkiyi sergiler, yani mekanik strese veya deformasyona yanıt olarak bir elektrik yükü üretebilir.
Elektrotlar: Genellikle gümüş veya nikelden yapılmış ince metal tabakalar, piezoelektrik malzemenin her iki tarafında biriktirilir. Bu elektrotlar, piezoelektrik etki tarafından üretilen elektrik yükünü toplamaya ve dağıtmaya hizmet eder.
Kablolama: Elektrotlara elektrik bağlantıları eklenir ve elektrik yükünün piezoelektrik malzemeye ve piezoelektrik malzemeden aktarılmasına izin verir.
Çalışma İlkesi:
Bir piezo seramik plakasının çalışma prensibi, plakada kullanılan piezoelektrik seramik de dahil olmak üzere bazı kristal malzemelerde meydana gelen piezoelektrik etkiye dayanmaktadır. Piezoelektrik etki iki şekilde anlaşılabilir:
Doğrudan piezoelektrik etki: Piezo seramik plakasına mekanik stres veya basınç uygulandığında, piezoelektrik malzemenin kristal kafesinin hafif deforme olmasına neden olur. Bu deformasyon, malzeme içinde pozitif ve negatif yüklerin yer değiştirmesine yol açar ve elektrotlar boyunca bir elektrik yükünün oluşmasına neden olur.
Ters piezoelektrik etki: Tersine, piezo seramik plakasının elektrotları boyunca bir elektrik alanı uygulandığında, piezoelektrik malzemede bir deformasyona veya gerginliği indükler. Bu deformasyon, elektrik alanının polaritesine bağlı olarak plakanın genişlemesine veya büzülmesine neden olur.
Pratik uygulamalarda, piezo seramik plakaları çeşitli amaçlar için kullanılır:
Algılama: Kuvvet, basınç, ivme veya titreşim gibi mekanik miktarları ölçmek için sensörler olarak kullanılabilirler.
İşlem: Uygulanan bir elektrik alanına yanıt olarak kontrollü mekanik hareket veya yer değiştirme üretmek için aktüatör olarak hareket edebilirler.
Enerji Hasat: Çevredeki titreşimlerden veya hareketlerden mekanik enerjiyi yakalayabilir ve küçük elektronik cihazlara güç vermek için elektrik enerjisine dönüştürebilirler.
Genel olarak, piezo seramik plakalar, mekanik ve elektrik enerjisi arasında verimli ve güvenilir bir şekilde dönüşme yetenekleri nedeniyle birçok teknolojik uygulamada temel bileşenlerdir.
Bir piezo seramik plakası, mekanik enerjiyi (basınç veya titreşim gibi) elektrik enerjisine dönüştüren veya tam tersi bir tür dönüştürücü türüdür. İki elektrot arasında sandviçlenmiş bir piezoelektrik malzemeden oluşur. Plakaya mekanik stres uygulandığında, piezoelektrik etki olarak bilinen elektrotlar boyunca bir elektrik yükü üretir. Tersine, elektrotlara bir elektrik alanı uygulandığında, plaka deforme olur ve mekanik hareket oluşturur.
Bu plakalar, benzersiz özellikleri nedeniyle çeşitli uygulamalarda kullanılır. İşte kavramlarının ve önemlerinin bazı temel yönleri:
Algılama ve çalıştırma: Piezo seramik plakaları, ivme veya titreşimi ölçmek için ivmeölçerler gibi algılama uygulamaları için yaygın olarak kullanılır. Ayrıca, bir elektrik alanı uygulandığında hassas mekanik hareketler üretebilecekleri ve mürekkep püskürtmeli yazıcılar, ultrasonik temizleyiciler ve hassas konumlandırma sistemleri gibi cihazlarda değerli hale getirebilecekleri çalıştırma sistemlerinde de kullanılırlar.
Yüksek hassasiyet: Piezo seramik plakalarının önemli avantajlarından biri, yüksek hassasiyet ve hızlı tepki süreleri sağlama yetenekleridir. Bu, bilimsel araçlar, nanopozisyon sistemleri ve tıbbi cihazlar gibi kesin kontrol veya ölçüm gerektiren uygulamalar için idealdir.
Kompakt ve Hafif: Piezo seramik plakaları, geleneksel elektromekanik sistemlere kıyasla tipik olarak kompakt ve hafiftir, bu da onları boşluk ve ağırlığın kısıtlamaları olduğu küçük ölçekli cihazlara ve sistemlere entegrasyon için uygun hale getirir.
Düşük Güç Tüketimi: Genellikle düşük güç tüketimi özelliklerine sahiptirler, bu da taşınabilir cihazlar, pille çalışan sistemler ve enerji hasat cihazları dahil olmak üzere çeşitli uygulamalar için enerji tasarruflu çözümler yaparlar.
Geniş çalışma aralığı: Piezo seramik plakalar, havacılık ve otomotivden sağlık ve tüketici elektroniğine kadar değişen endüstriler arasında çok çeşitli frekanslar, sıcaklıklar ve çevre koşulları üzerinde çalışabilir.
Güvenilirlik ve dayanıklılık: Katı hal yapıları ve hareketli parçaların eksikliği nedeniyle, piezo seramik plakaları uzun operasyonel yaşamlarla son derece güvenilir ve dayanıklı olma eğilimindedir. Bu, güvenilirliğin kritik olduğu zorlu ortamlar ve uygulamalar için uygun hale getirir.
Özetle, piezo seramik plakaları, yüksek hassasiyet, kompaktlık, düşük güç tüketimi ve güvenilirlik gibi avantajlar sunarken, çok çeşitli uygulamalarda hassas algılama, çalıştırma ve kontrol sağlayan çok sayıda teknolojik gelişmede önemli bir rol oynar.
Yıllarca süren uzmanlık ve mükemmellik taahhüdü ile Jude, çok çeşitli uygulamalar için yüksek kaliteli piezo seramik plakaların tasarımı, üretimi ve özelleştirilmesi konusunda uzmanlaşmıştır. Gelişmiş üretim tesislerimiz ve yetenekli ekibimiz, sunduğumuz her üründe hassas mühendislik ve üstün performans sağlar.

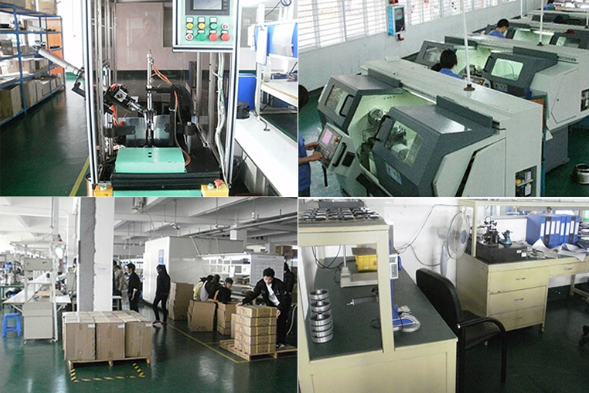

Weifang Jude Electronic Co., Ltd.
Algılama çözümlerine, çalıştırma bileşenlerine veya enerji hasat cihazlarına ihtiyacınız olsun, Jude özel gereksinimlerinizi karşılamak için tasarlanmış güvenilir ve yenilikçi çözümler sunar. Uygulamalarınızda verimlilik, güvenilirlik ve performansı artıran en yeni piezo seramik plaka teknolojisi için Jude ile ortak olun.
