C-11k Tip Tüp Su Geçirmez Ultrasonik Dönüştürücü
Çin sualtı transdüserleri en tipik olarak tek frekanslı vericilerdir, ancak farklı frekanslar için birden fazla veri ve alıcı içerebilir. Sonar ultrasonik dalgalar yaydığında, kristal tabakanın her iki ucuna ultrasonik salınım voltajı uygulanır. Böylece kristalin kalınlığı ultrasonik salınım voltajı ile değişecek ve bu da ultrasonik titreşime neden olacaktır. Kristal, çevreleyen suyun ürettiği radyasyonu teşvik etmek için titreşir.
1) piezoelektrik çip sınıflandırması: Black Chip P4 Serisi ve Sarı Chip P8 Serisi;
2) Frekans sınıflandırması: düşük frekanslı seriler (17-23kHz), ara frekans serisi (25-28kHz), orta ve yüksek frekanslı seriler (33-60kHz) ve yüksek frekanslı seriler (68-200kHz);
3) Güç Sınıflandırması: 30W Serisi (35W dahil), 50W serisi (60W dahil), 100W serisi (80W dahil) ve diğer alışılmadık güç;
4) Şekil Sınıflandırma: Düz sütun ve boynuz tipi
Performans parametresi Tablo 1:
Çalışma Frekans Bandı: | 8khz ~ 20khz |
Rezonans frekansı: | 11khz |
Yatay ışın: | çok yönlü |
Dikey Işın: | 45 derece (-3db) |
Maksimum Giriş Gücü: | 800W |
Ses Kaynak Seviyesi: | 195db (11kHz) |
Çalışan derinlik: | 500m |

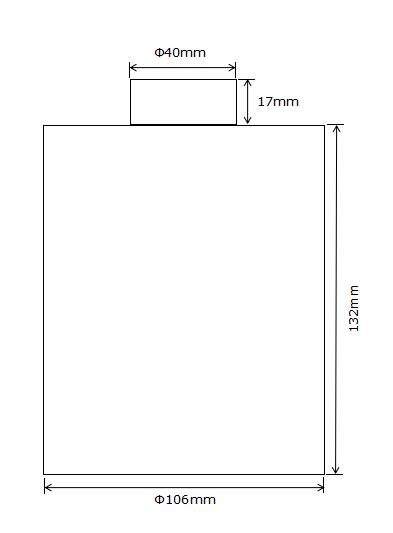

Maksimum çap: | 106m |
Yükseklik: | 150 mm |
Havada Ağırlık: | 4.5kg |
Çalışma sıcaklığı: | -5 ℃ ~ +70 ℃ |
Depolama Sıcaklığı: | -40 ℃ ~ +80 ℃ |
Voltaj tepkisi eğrisinin iletilmesi
Voltaj Yanıt Tablosunun İletim
Sıklık （Khz) | Voltaj Yanıtı İletim （DB） |
5 | 130 |
6 | 134.4 |
7 | 137.3 |
8 | 139.8 |
9 | 141.6 |
10 | 142.7 |
11 | 144.4 |
12 | 142.2 |
13 | 141.3 |
14 | 141.5 |
15 | 142 |
16 | 142 |
17 | 140 |
18 | 140.3 |
19 | 141.5 |
20 | 140.6 |
21 | 140.5 |
22 | 140.8 |
23 | 140.7 |
24 | 141.2 |
25 | 140.8 |
26 | 139.9 |
27 | 139 |
28 | 139.1 |
29 | 139.4 |
30 | 138.8 |

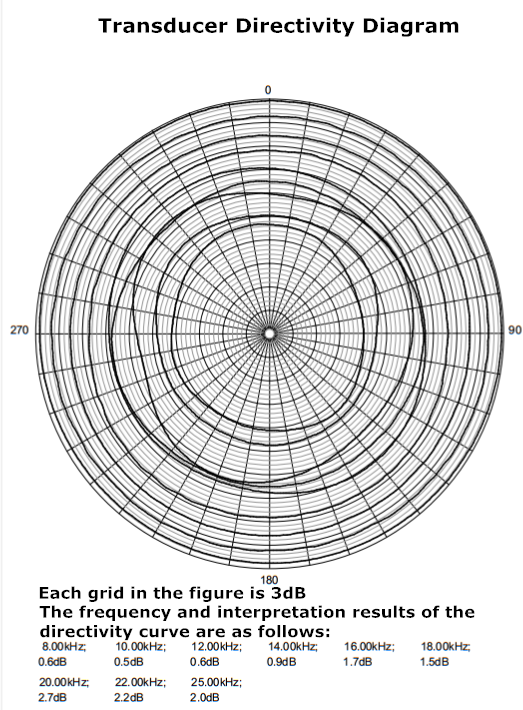

Yatay yönlendirme
Dikey yönlendirme
Uygulama: Deniz tespiti ve sualtı dönüştürücü için ultrasonik akustik dönüştürücü kullanılır.
Weifang Jude Electronic Co., Ltd üreticisidir piezoelektrik seramik bileşenleri , 20 yıldır bu sektöre katılıyoruz, kendi fabrikamız, deneyimli teknik personelimiz var, ISO 9001 sertifikasını elde ediyoruz.
Yerli birinci sınıf üniversitelerle işbirliği yapıyoruz, profesyonel bir piezoelektrik seramik Ar-Ge odası kuruyoruz, tüm bu destekle en iyi ürün kalitesini ve en iyi hizmeti sağlayabiliriz.
Araştırma ve Geliştirme Enstitüsü: www.xjtcyjy.com
Sertifika:
Fabrika:
Nakliye:
Çoğu ürünümüz DHL , UPS , TNT , EMS vb .
Ulaşım Süresi : Bir hafta , bizden gönderdikten sonra müşteri ofisine varabilir Yeterli köpük .
iç paketleme ve cilt ambalajımız var .
