Dönüştürücü veya sensör, elektrikli olmayan çeşitli miktarları belirli kurallara göre işleme ve iletim için uygun olan başka bir fiziksel miktara (genellikle elektrik) dönüştüren bir cihazdır.
Kompozisyon: Genellikle hassas bileşenler, dönüşüm bileşenleri ve ölçüm devreleri içerir ve bazen yardımcı güç kaynağı gerektirir.
1) Hassas Bileşenler: Tüm elektrikli olmayanlar doğrudan elektriğe dönüştürülemez ve bazen elektrik haline gelmesi kolay ve daha sonra elektriğe dönüştürülmesi gereken başka bir elektriksizliğe dönüştürülmelidir. Dönüştürmeyi tamamlayan cihaza, çeşitli elastik bileşenler gibi bir ön dönüştürücü de denir.
2) Dönüşüm Elemanı: Algılanan elektrik dışı elektriğe doğrudan piezoelektrik kristaller, termokupllar, vb.
3) Sinyal Koşullandırma ve Dönüşüm Devresi: Dönüşüm öğesi tarafından elektrik sinyali çıkışını, işlenmesi, görüntülemesi ve kaydedilmesi kolay bir sinyale dönüştürür ve dönüştürür. Yaygın olarak kullanılan köprü devreleri, yüksek empedans giriş devreleri ve osilatör devreleri
4) Yardımcı güç kaynağı: Sensör için enerji sağlayın. Harici bir güç kaynağı gerektiren sensörler, dirençli, endüktif ve kapasitif sensörler gibi pasif sensörlerdir; Harici bir güç kaynağı gerektirmeyenler piezoelektrik sensörler ve termokupllar gibi aktif sensörlerdir.
Bir piezoelektrik dönüştürücü, mekanik basıncı veya gerginliği bir elektrik sinyaline dönüştüren bir sensördür. Bazı kristal malzemelerin mekanik basınç veya strese tabi tutulduğunda polarize edildiği, sorumlu veya voltajda bir değişikliğe neden olan piezoelektrik etkiyi kullanır. Piezoelektrik sensörler genellikle piezoelektrik malzemeler, elektrotlar ve destek yapılarından oluşur.
Piezoelektrik malzemeler genellikle kuvars, kurşun zirkonat titanat, vb. Gibi piezoelektrik kristallerdir. Bu malzemeler özel kristal yapılara ve polarizasyon özelliklerine sahiptir. Dış basınç veya strese maruz kaldığında, kristal içindeki pozitif ve negatif yüklerin dağılımı değişecek ve bu da sorumlu veya voltaj değişikliklerine neden olacaktır.
Bir piezoelektrik dönüştürücünün elektrotları, bir yük veya voltaj değişikliğini toplamak ve yönlendirmek için kullanılır. Tipik olarak, elektrotlar piezoelektrik malzemenin her iki tarafına yerleştirilir ve piezoelektrik malzeme basınç veya strese tabi tutulduğunda, elektrotlar sorumlu veya voltajdaki bir değişikliği tespit eder.
Destek yapısı piezoelektrik malzemeyi ve elektrotları desteklemek ve korumak için kullanılır. Genellikle piezoelektrik malzemenin basınç veya strese maruz kaldığında düzgün çalışmasını sağlamak için yeterli sertlik ve basınç direncine sahip mekanik bir malzemeden yapılır.
Piezoelektrik dönüştürücüler yüksek hassasiyet, geniş ölçüm aralığı, hızlı tepki ve düşük güç tüketimi avantajlarına sahiptir. Endüstriyel otomasyon, enstrümantasyon, tıbbi ekipman, otomotiv mühendisliği ve havacılık gibi alanlarda yaygın olarak kullanılmaktadır. Yaygın piezoelektrik dönüştürücüler arasında basınç dönüştürücüler, kuvvet dönüştürücüler, ivme sensörleri ve basınç mikro kuvvet sensörleri bulunur.
1. Yüksek hassasiyet: Piezoelektrik sensör yüksek hassasiyete sahiptir ve küçük basınç değişikliklerini doğru bir şekilde algılayabilir.
2. Geniş çalışma aralığı: Piezoelektrik sensörler, birkaç Pascal'dan birkaç megapaskal'e kadar çok çeşitli basınçlarda çalışabilir.
3. Hızlı yanıt: Piezoelektrik sensörün tepki hızı çok hızlıdır, bu da basınç değişimini gerçek zamanlı olarak tespit edebilir.
4. Yüksek çözünürlük: Yüksek hassasiyeti nedeniyle, piezoelektrik sensörler yüksek çözünürlüklü basınç ölçümleri sağlayabilir.
5. Enerjiye gerek yok: Piezoelektrik sensörler, dış enerji kaynağı gerektirmeyen ve basıncı doğrudan elektrik sinyallerine dönüştürebilen pasif sensörlerdir.
Endüstriyel Otomasyon: Piezoelektrik sensörler, sıvı boru hatlarında basınç izleme, mekanik ekipmanlarda yük kontrolü vb. Gibi endüstriyel ekipmanlardaki basınç değişikliklerini ölçmek ve kontrol etmek için kullanılabilir.
Tıp Alanı: Piezoelektrik sensörler, tıbbi ekipmandaki kan basıncı izleme, ventilatörlerde hava yolu basıncı tespiti, vb. Gibi basınç değişikliklerini ölçmek için kullanılabilir.
Otomobil endüstrisi: Piezoelektrik sensörler, yakıt sistemlerinde basınç izleme, lastik basıncı algılama vb. Gibi otomobil motorlarındaki basınç değişikliklerini ölçmek için kullanılabilir.

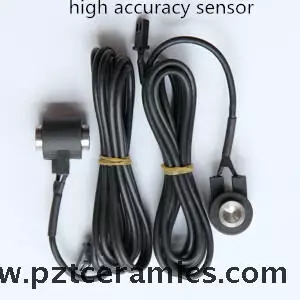

Tekerlek Dengeleme Makine Sensörü
Çevre İzleme: Piezoelektrik sensörler, atmosfer basıncı, su basıncı ve toprak basıncı gibi çevresel parametrelerdeki değişiklikleri ölçmek ve meteoroloji, hidroloji ve diğer alanları izlemek için kullanılabilir.

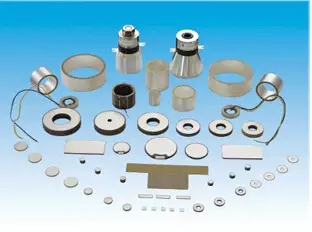

Weifang Jude Electronic Co. Ltd, çok sayıda elektrik fonksiyonu için yüksek kaliteli Bir piezoelektrik seramiklerin üreticisi ve tedarikçisidir . piezo malzeme tedarikçisi olarak, pizoelektrik bileşenler pizoelektrik seramik sensörleri , ultrasonik piezo , ve diğer piezo ürünleri sağlar ..
